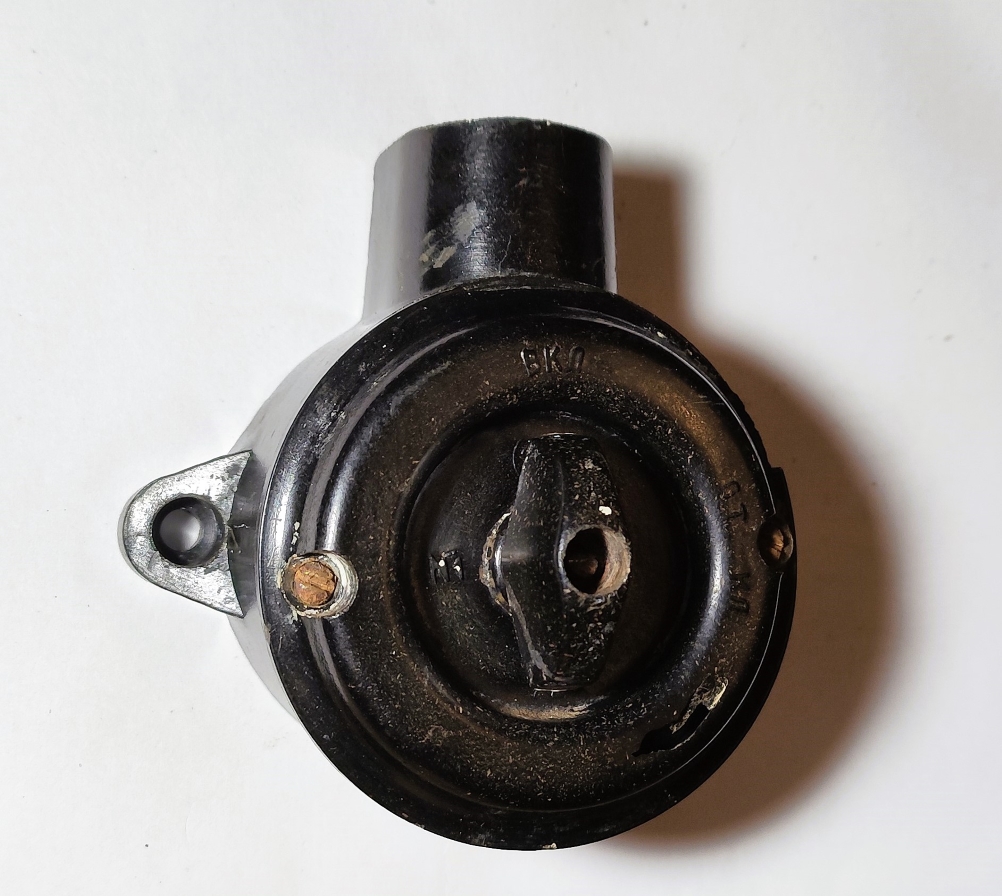

Копаясь в одном подвале одного исторического здания в центре города, я, вытирая со лба пот, поднял глаза и на стене увидел этот электрический выключатель времён первых пятилеток.
Я так обрадовался, что даже не сообразил сфотографировать его на «рабочем месте», облепленного алебастром. И пнув с удовольствием ногой, только что выкопанный чугунок с золотыми монетами, и радуясь, что теперь можно заняться настоящим делом, а не всякой ерундой, я поспешил отмыть и разобрать этот памятник технической культуры.

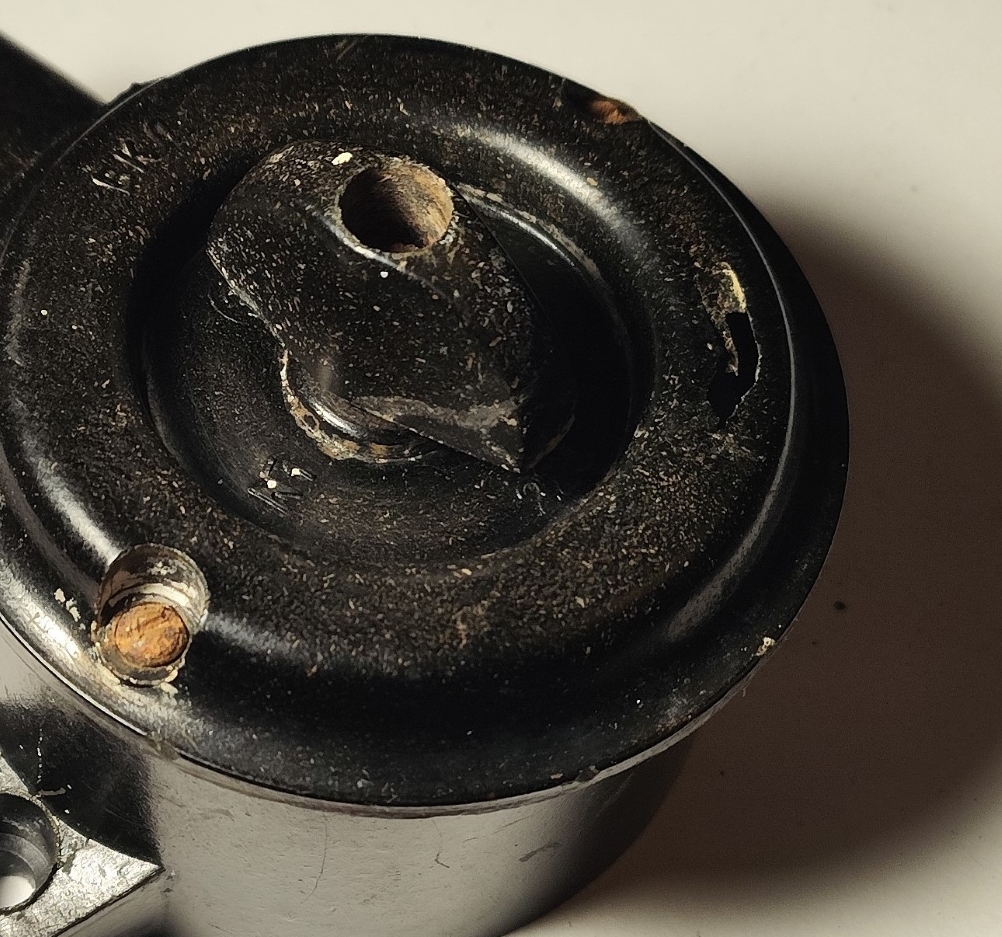

Обратите внимание, в одном месте, карболит из которого сделан выключатель, протёрся насквозь от пальцев людей, включавших и выключавших свет.

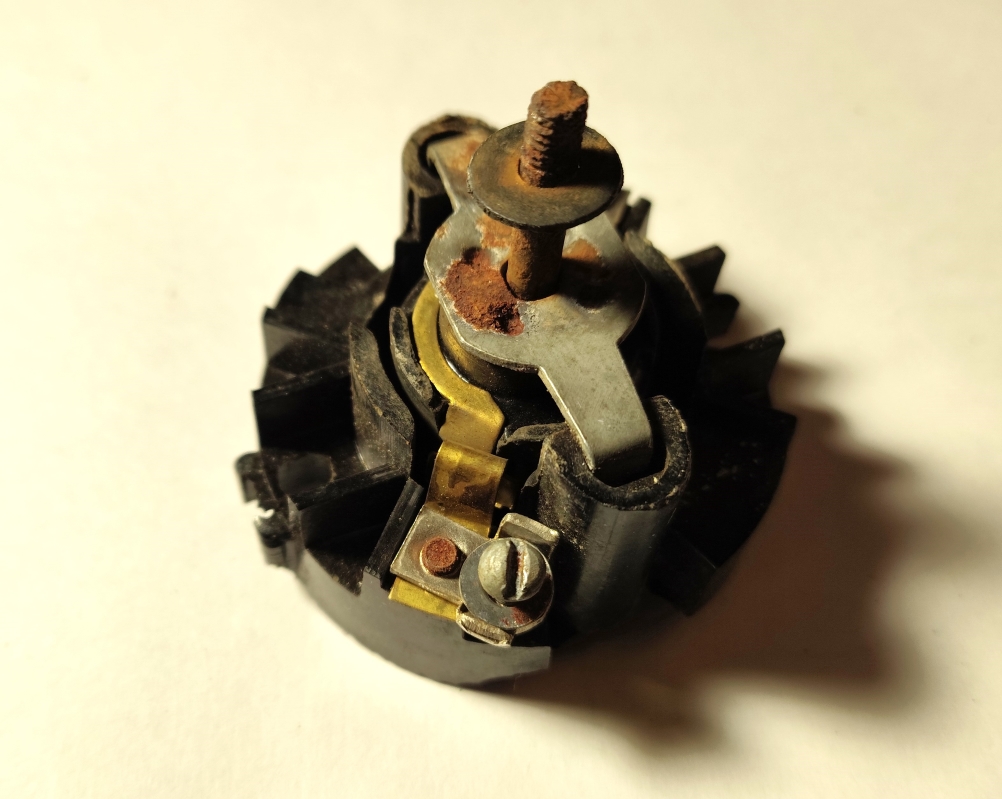

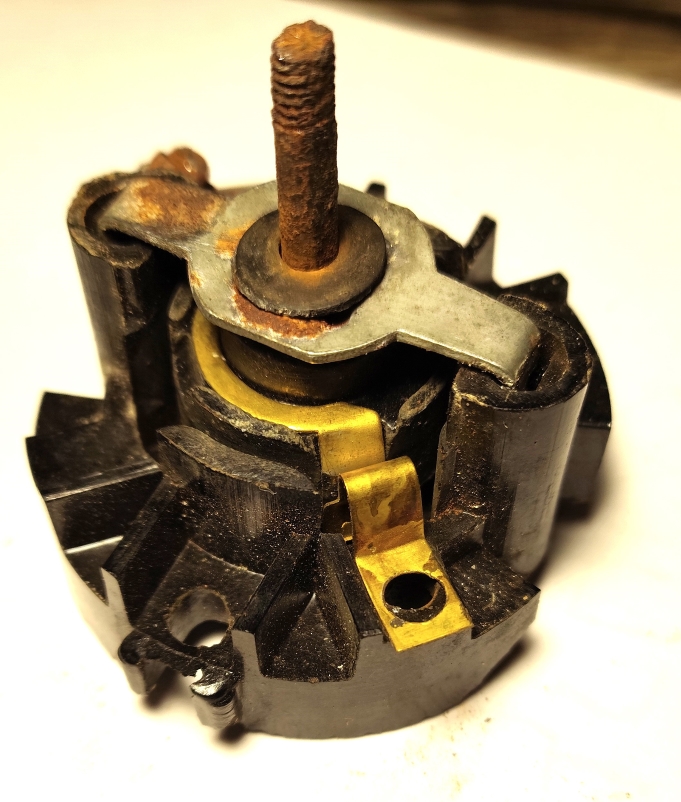

Механизм выключателя оказался в приличном состоянии, хотя и со следами ржавчины.
Меня очень волновал один вопрос устройства таких выключателей. Как при отсутствии подпружиненной клавиши, как у современных выключателей, в них обеспечивался постоянный прижим контактов? Ведь если такого, постоянно действующего прижима нет, то выключатель придётся ремонтировать еженедельно.

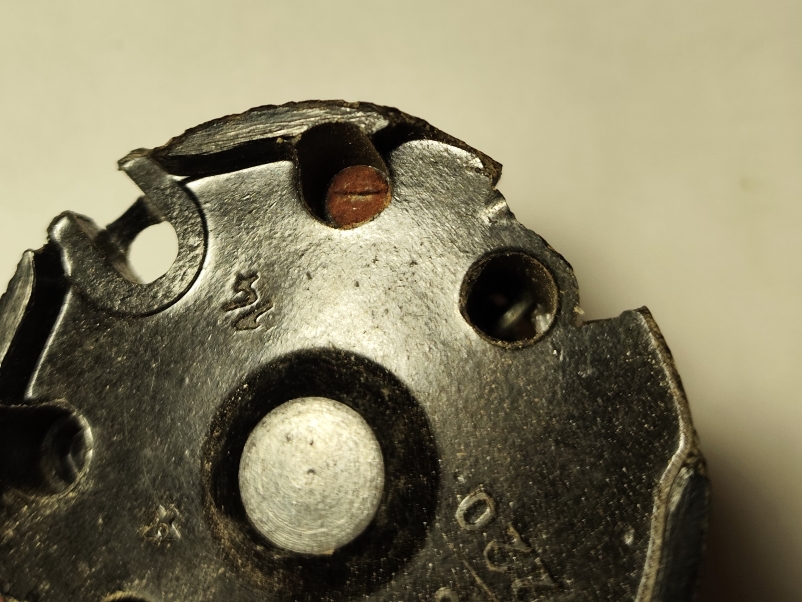

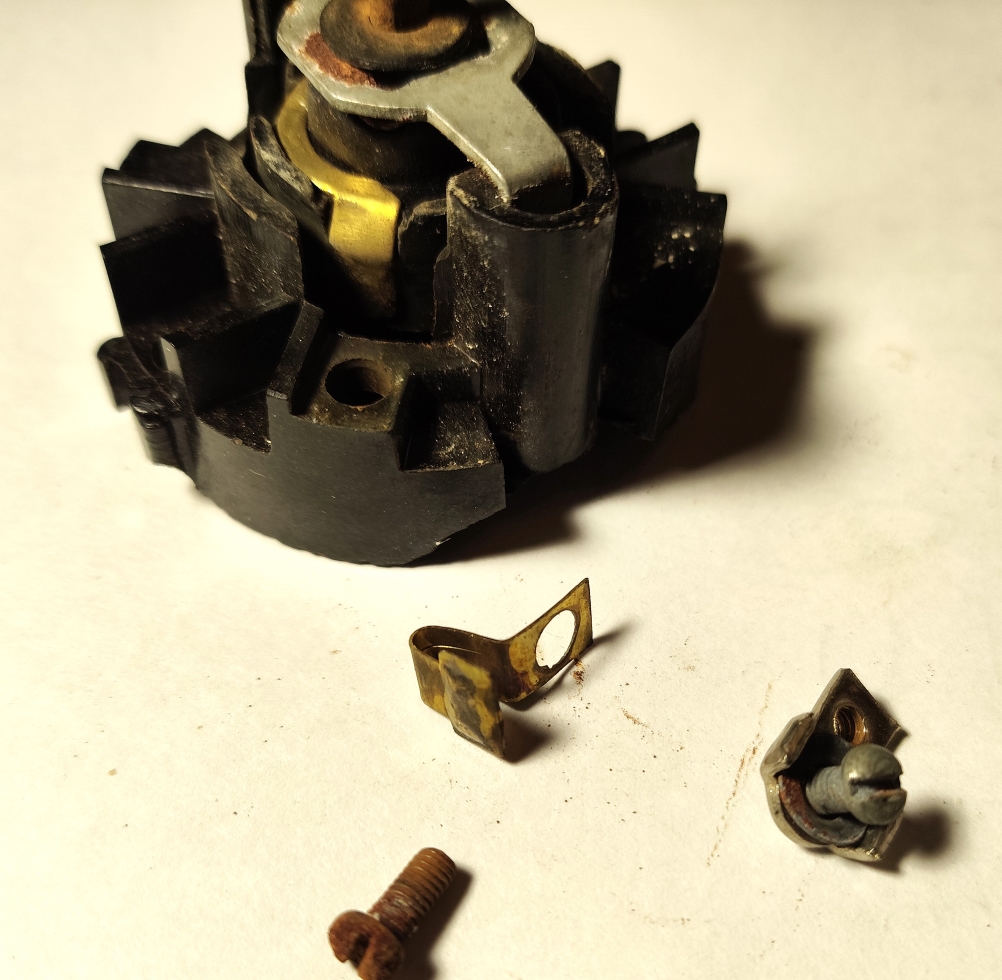

Центральный поворотный контакт оказался не съемным, а один неподвижный контакт, с трудом, с помощью тонкой отвёртки удалось снять.
Прижима нет. Изогнутая пластина неподвижного контакта в центре снимка. Но как он работал?
Загадку удалось разгадать только при сборке.
Контакты изготовлены не из цветного металла, как сейчас, а из пружинной углеродистой стали. И покрыты сверху цветным металлом, вероятно, гальваническим методом.

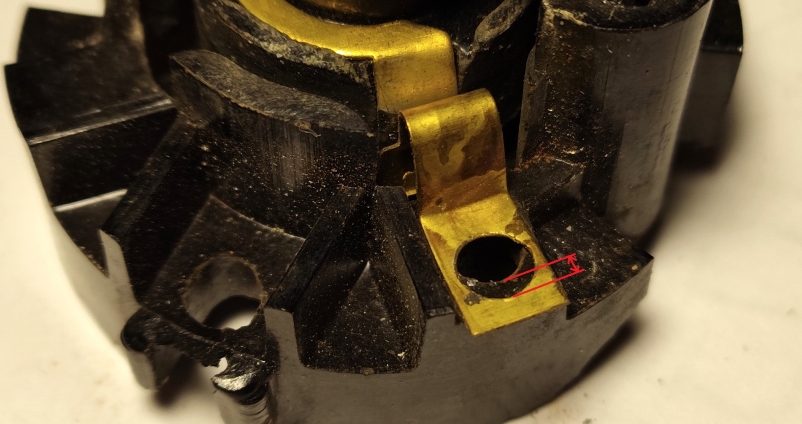

Размер «натяга» при монтаже, который обеспечивает постоянный прижим контактов при работе выключателя, я обозначил стрелочкой.
Дорого, громоздко и боится сырости. Ремонтировать - мука. Но могу предположить, что в сухих помещениях достаточно надёжен и долговечен.
Потянуло запахам керогаза, нафталина, газетной типографской краски, хозяйственного мыла и белья, пареного в выварке. А из радио на стене звучала "Пионерская зорька".
В заголовке слова Николая Добронравова из песни "ЛЭП-500"
- Категория: Мой музей | Просмотров: 93 | Автор: Stanichnik | Дата: 02.12.2025 | Комментарии (5)

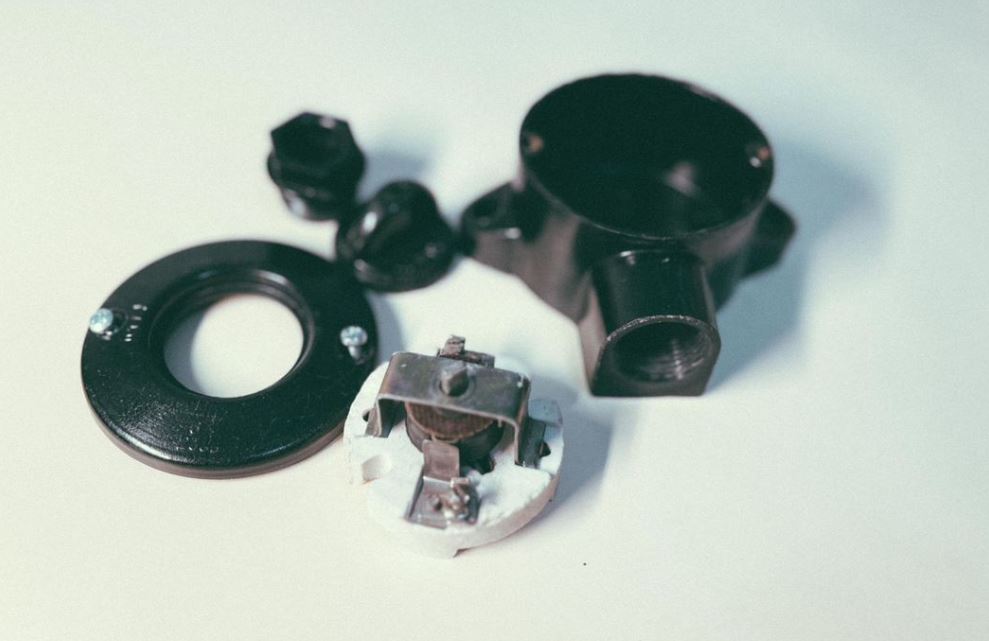

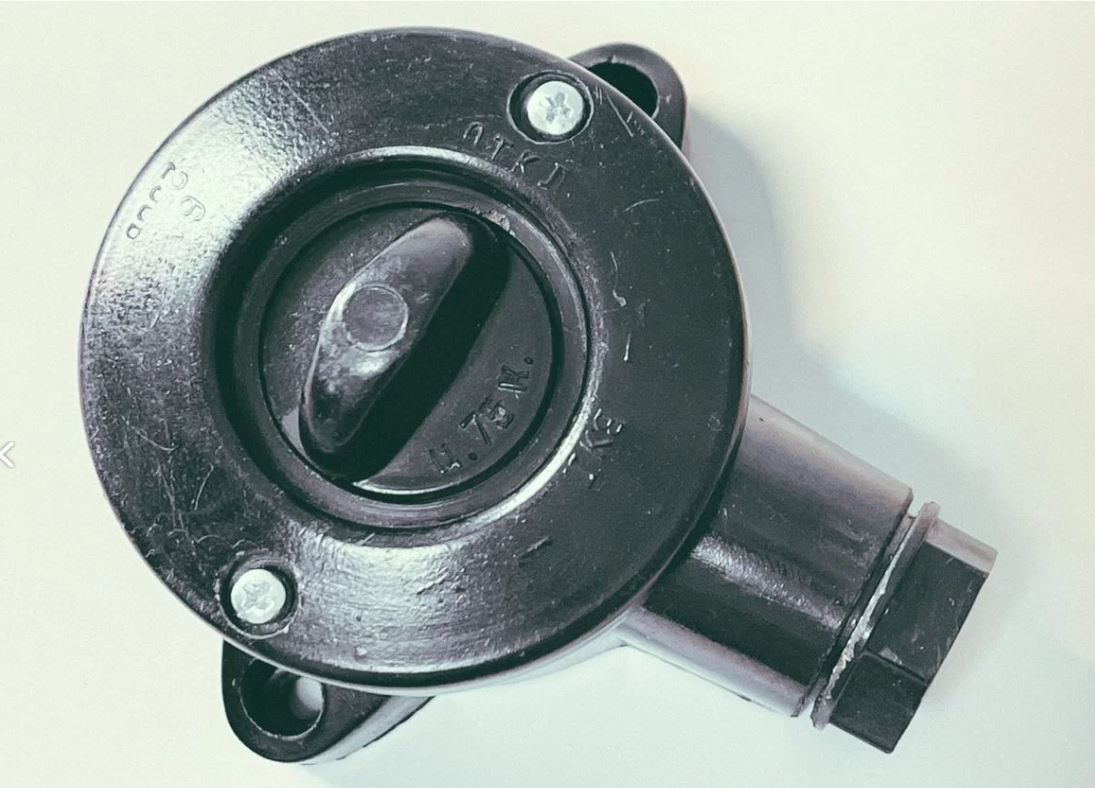

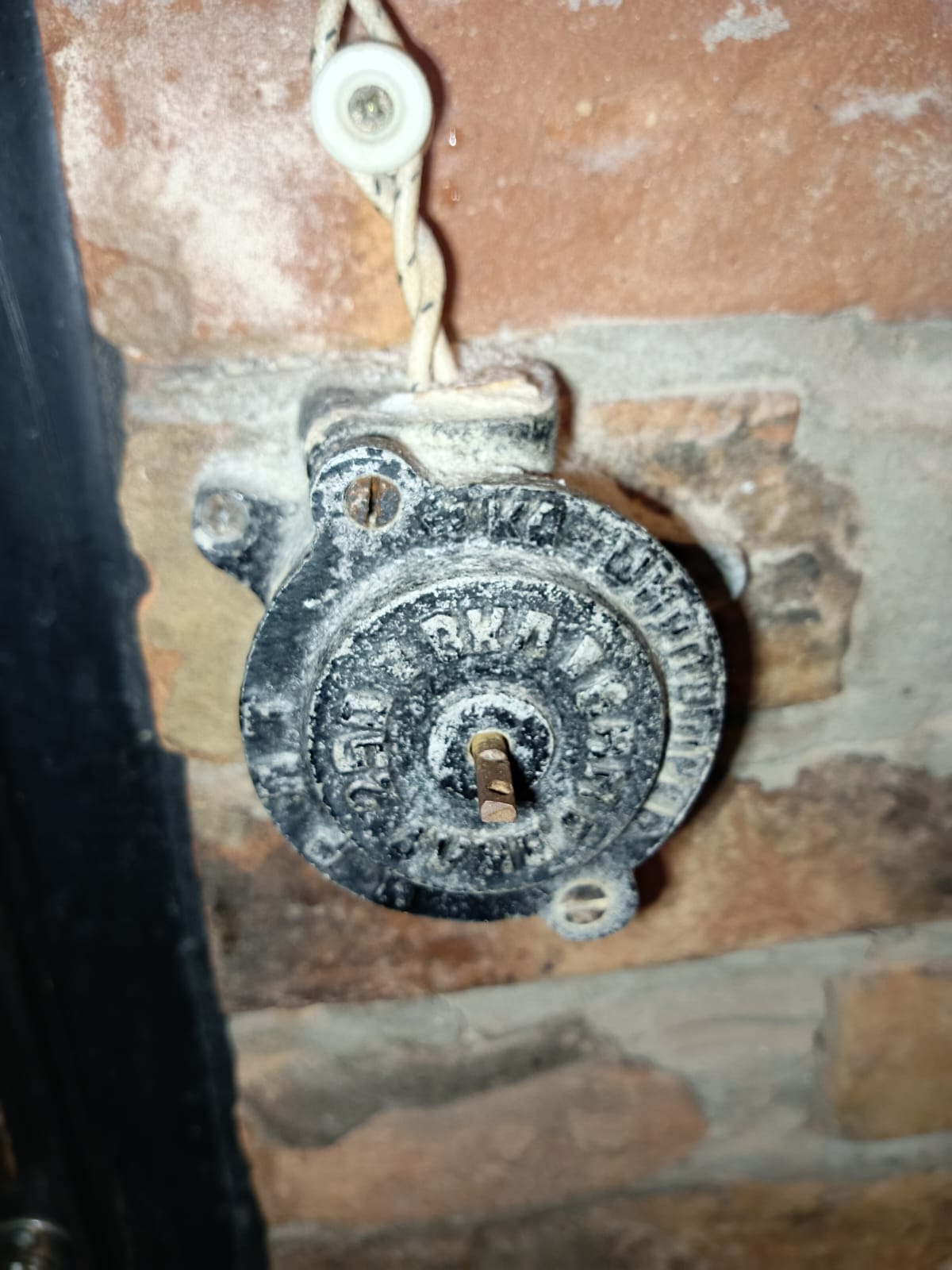

Почти комплектный в одном из действующих заведений города. Еще и изоляторы те. Жаль, кто-то утащил рукоять.
Открытая проводка на изоляторах, это ещё более древняя вещь.

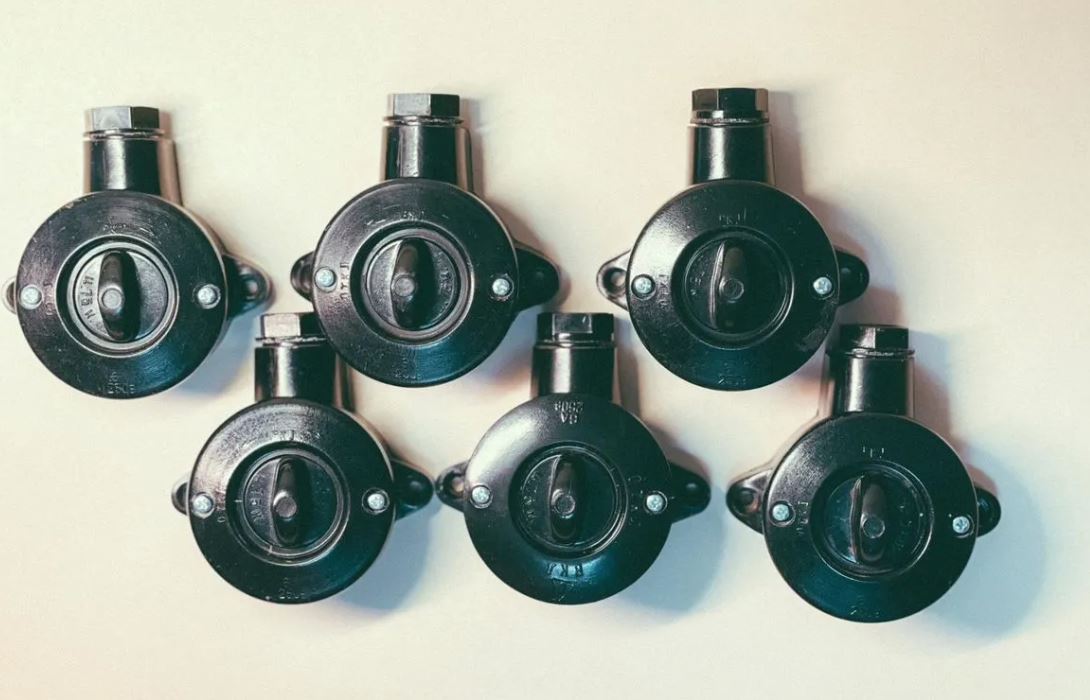

....но тем не менее используется))) зачастую в весьма пафосных заведениях. Для стиля, так сказать. И выключатели в таком же стиле вполне продаются, в том же Леруа.
Это всё новодел. И там совсем другие материалы.

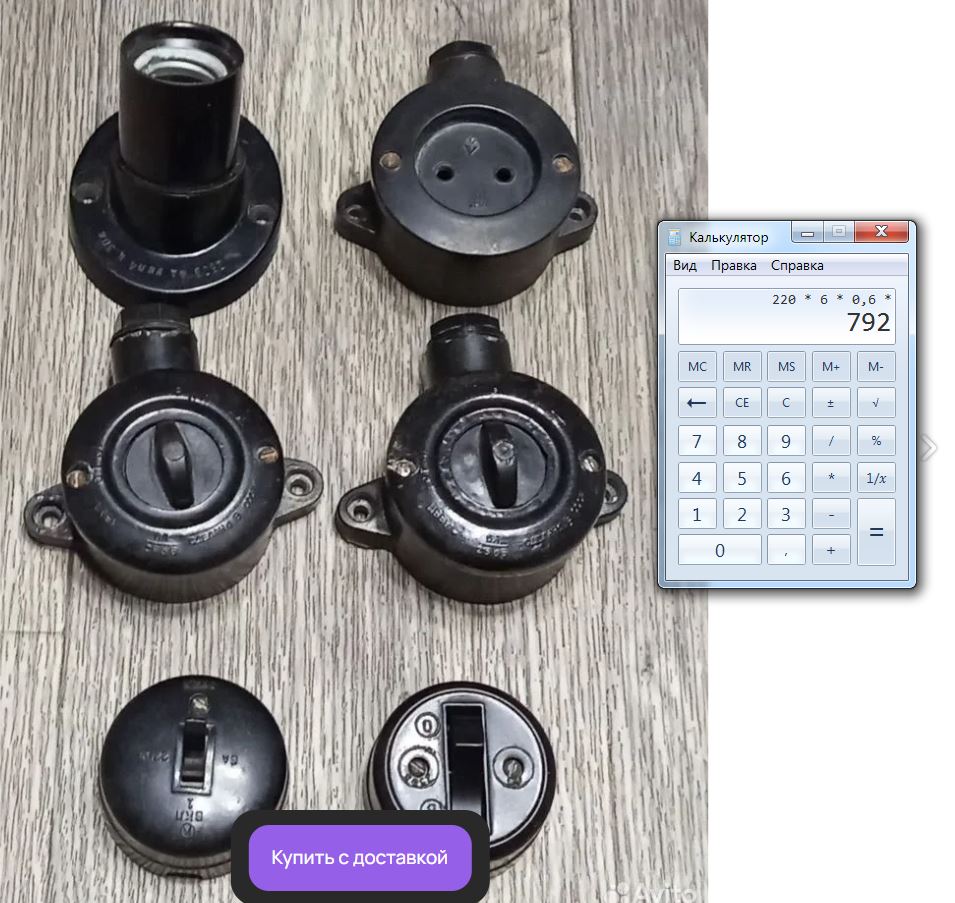

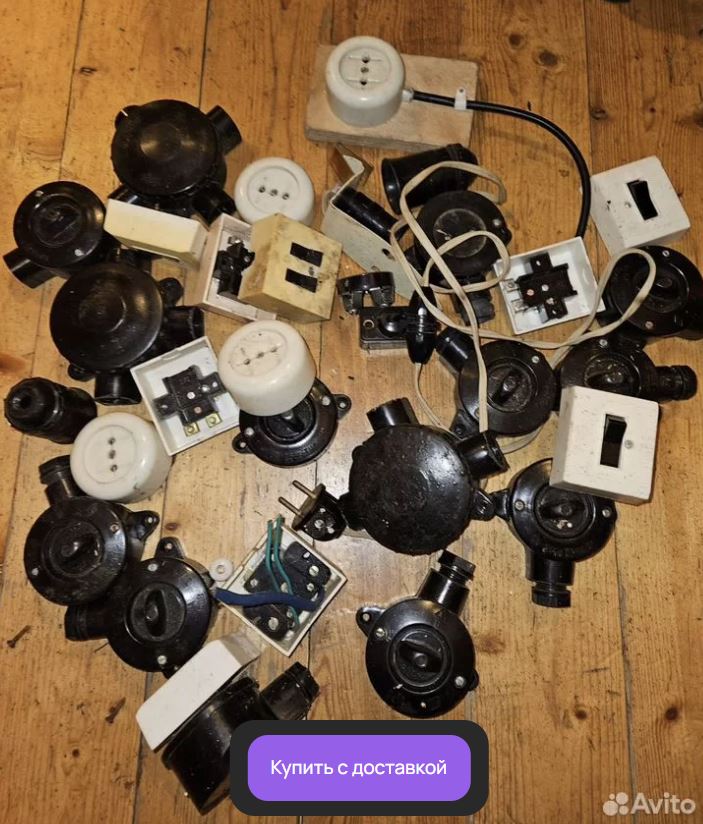

В большом ассортименте, на любой вкус детства, в состоянии от нового до обветшалого можно купить на авито (поиск на авито "выключатель СССР"). По цене - жалко выбросить, в большом количестве по 30р за шт. Интересно другое - на оборудовании 60х указан рабочий ток 6А, после 70х уже 10А, нетрудно посчитать мощность подключаемых устройств. Получаем умножением: ток х напряжение х косинус фи, где косинус фи, скорее всего, не очень высокий в силу условий развитого социализьма - 220*6*0,6 = 792 Вт. Любителям ретро проводки особо не разгуляться, обогреватель лучше не подключать, хотя в карболитовую розетку евровилку просто так не вставить. Однако в х.Богатов постоянно использовали самодельную печку с нихромовой спиралью из двух кирпичей и твердым как палка проводом с ушатанной карболитовой вилкой и раздолбаной черной розеткой. Правда напряжение в сети было 170в, телевизор только со стабилизатором.
